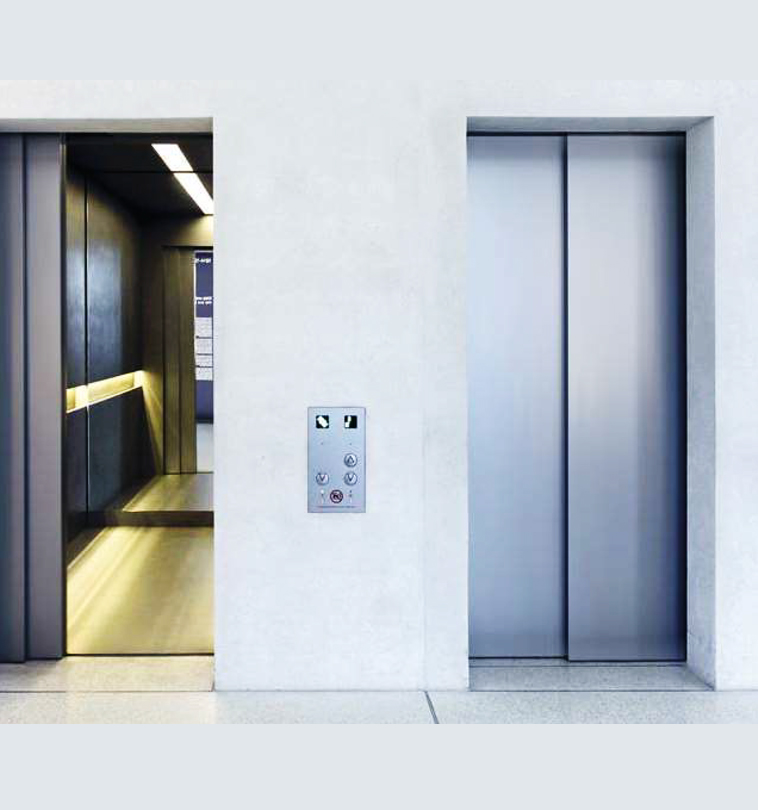

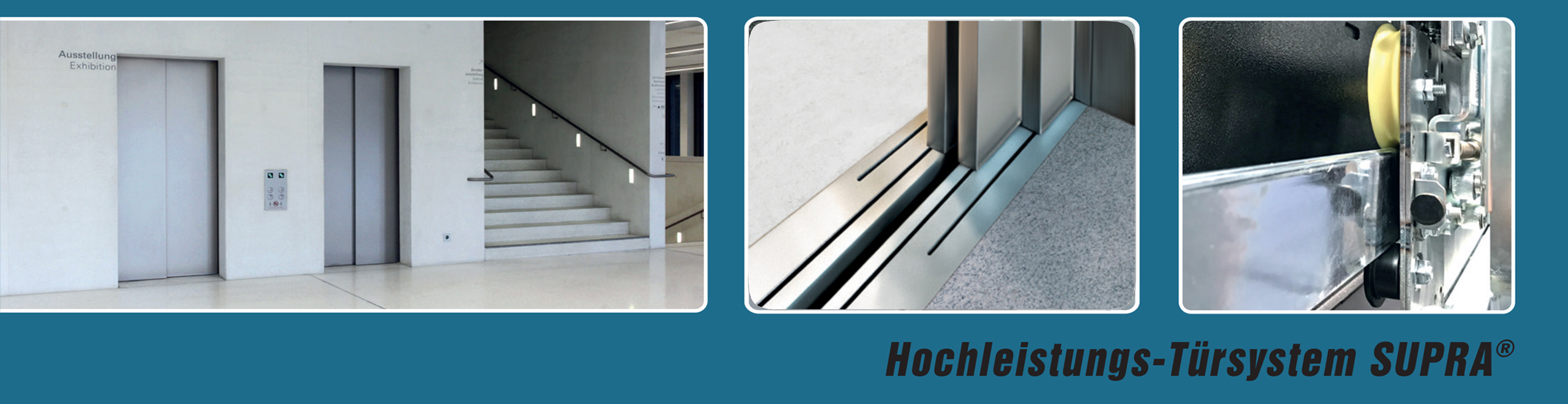

Hochleistungs-Türsystem SUPRA®

Der weltweite Urbanisierungstrend führt dazu, dass in vielen Großstädten, die zur Verfügung stehenden Flächen knapp werden. Deshalb wird gerade dort zunehmend in die Höhe gebaut.

Dies betrifft nicht nur Wohnhäuser, sondern es entstehen auch immer öfter mehrstöckige Gebäude, bei denen in den unteren Geschossen Gewerbebetriebe und weiter oben Arztpraxen, Anwaltskanzleien oder dergleichen untergebracht sind. Im oberen Drittel werden häufig anspruchsvolle Wohnungen oder Lofts angeboten. Diese Häuser müssen mit hochwertigen Aufzugsanlagen ausgestattet werden, bei denen erhöhter Komfort, exzellente Performance und eine geringe Geräuschentwicklung im Fokus stehen.

Für diese Einsatzzwecke hat MEILLER eine neue Türserie entwickelt: die High-Performance-Tür SUPRA®, die für Aufzugsanlagen bis zu einer Geschwindigkeit von ca. 4 m/sec. geeignet ist.

SUPRA®-Türen zeichnen sich durch höchste Laufruhe aus. Dafür sorgen nicht zuletzt Laufrollen mit einem Durchmesser von 90 mm. Da die Rollen bei einem Türzyklus nur ungefähr zwei Umdrehungen machen (bei einer lichten Türbreite von 1100 mm), sind sie auch wenig anfällig für Verschleiß und rollen äußerst geräuscharm ab.

Die Gegendruckrollen haben einen Durchmesser von 35 mm und sind mit einem Bund versehen, was für zusätzliche Sicherheit sorgt.

Die Fahrkorbabschlüsse dieser neuen Hochleistungstüren sind mit dem bekannten Mitnehmersystem TM1-V mit dem Zusatz „L“ ausgestattet. „L“ steht für größere Durchfahrtsluft (12 mm) der Schwertschenkel zwischen den Hakenriegelrollen. So gleitet die Aufzugkabine schnell und störungsfrei durch den Schacht.

Wie bei MEILLER altbewährter Standard werden die Türblätter der Schacht- und Fahrkorbtüren doppelwandig gefertigt und punktgeschweißt, und sinddamit äußerst stabil und verwindungssteif. Die Schachttüren können nach DIN 18091 oder brandgeprüft nach EN 81-58, E 120 geliefert werden.

Selbstverständlich sind auch Glastürflügel oder Blechtürblätter mit Schauöffnung (Feuerwehr-Aufzüge) für die SUPRA®-Türenreihe lieferbar.

Zu einer noch besseren Geräuschdämmung können die Türblätter mit Steinwolle gefüllt werden, ohne dass dadurch die Zulassung der Brandprüfung nach EN 81-58, E 120 beeinträchtigt wird.

Hochleistungstürantrieb Siemens AT 40


Die Kabinentüren sind mit einem wartungsarmen Zahnriemenantrieb ausgestattet, der aus einem Gleichstrom-Getriebemotor in IP 5 in Verbindung mit dem Siemens-Steuergerät AT 40 und entsprechendem Trafo besteht.

Drei voreingestellte Fahrprofile machen die Inbetriebnahme einfach und sorgen dafür, dass die Türen in der vom Betreiber gewünschten Geschwindigkeit öffnen und schließen. Selbstverständlich können die Fahrkurven auch individuell angepasst werden.

Abmessungen

Typ   Türausführung   Türbreite Türhöhe
TTS/TTK 25 S/K-2-R/L Einseitig öffnend 2-blättrig 800 - 1400 mm 2000 - 2500 mm
STS/STK 26 S/K-2-Z Zentral öffnend 2-blättrig 800 - 1400 mm 2000 - 2500 mm
TTS/TTK 28 S/K-4-Z Zentral öffnend 4-blättrig 1300 - 2400 mm 2000 - 2500 mm


Zwischengrößen und weitere Abmessungen auf Anfrage.
Weitere Informationen zum Abmessungsspektrum.
