MEILLER Modernisierungs-Konzept für Schachttüren

Schachttüren effizient und einfach modernisieren

Das MEILLER MOD Konzept für Schachttüren ist so aufgebaut, dass der Zargenrahmen einschließlich Schwelle grundsätzlich bestehen bleibt.

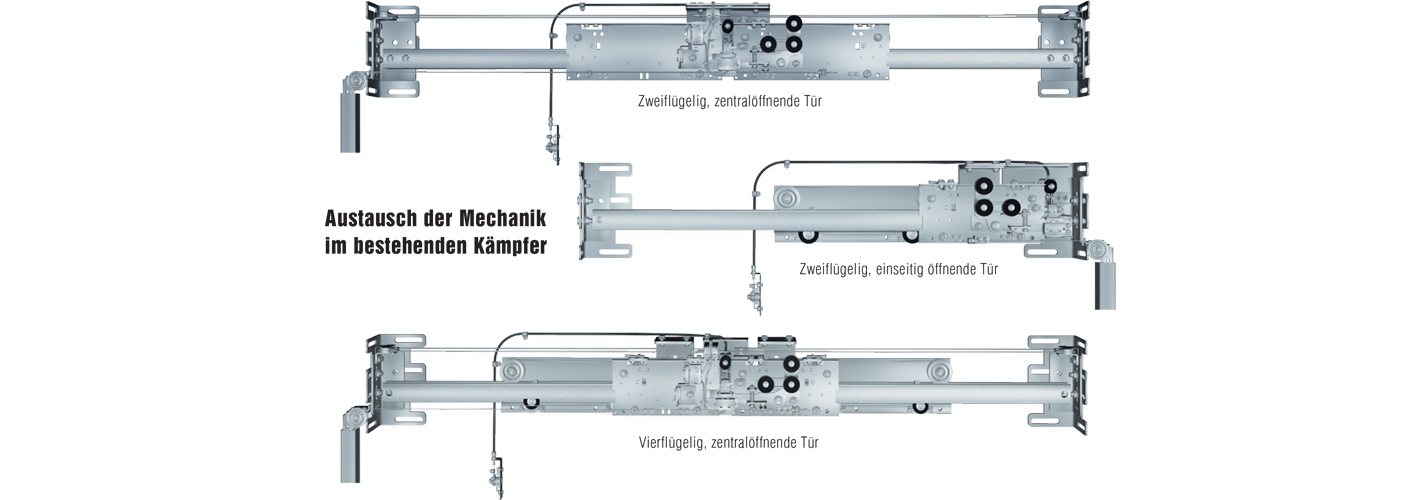

Der alte Kämpfer wird von allen mechanischen und elektrischen Teilen freigeräumt. Die Position der neuen mechanischen Einheit, wird vor Ort in der Tiefe und Höhe angepasst und mittels Adapterplatten mit den vorhandenen Türblättern verbunden.

Eine neue Schließgewichtsanbindung ist vorhanden, ebenso die Adaption zur bestehenden Notentriegelung. Bei Bedarf ist auch der Tausch der Türblätter möglich. Neue Türblätter können optional genauso, wie bei dem MOD Konzept für Fahrkorbtüren individuell für die jeweilige Situation angefertigt werden. Die Schwelle sollte in jedem Fall erhalten bleiben.

Dazu passt dann wieder eine neue MEILLER Fahrkorbtür: entweder nur ein Kämpfer aus dem MOD Konzept oder eine komplette Standardtür. In jedem Fall mit einem MEILLER Standard Mitnehmer TM2-V, um die Hakenriegel der neuen Mechanik zu bedienen.

Das neue MEILLER MOD Konzept - die flexible Lösung für eine einfache und effiziente Modernisierung von Schacht und Fahrkorbtüren.


Die Modernisierung von alten Schachttüren ist oftmals aufwändig und kostenintensiv, wenn z.B. der Zargenrahmen ausgetauscht werden muss und anschließend aufwändige Umfassungszargen, Stein- oder andere Schachttürportale, sowie neue Bodenanschlüsse wiederhergestellt werden müssen.

Hierfür sind oft auch Leistungen von anderen Gewerken, wie z. B. Maurer, Steinmetze, Maler etc. notwendig, was einen weiteren Einfluss auf den zeitlichen Projektablauf und die Modernisierungskosten bedeutet. Ganz zu schweigen von der Staub- und Lärmbelästigung für die Bewohner des Gebäudes.

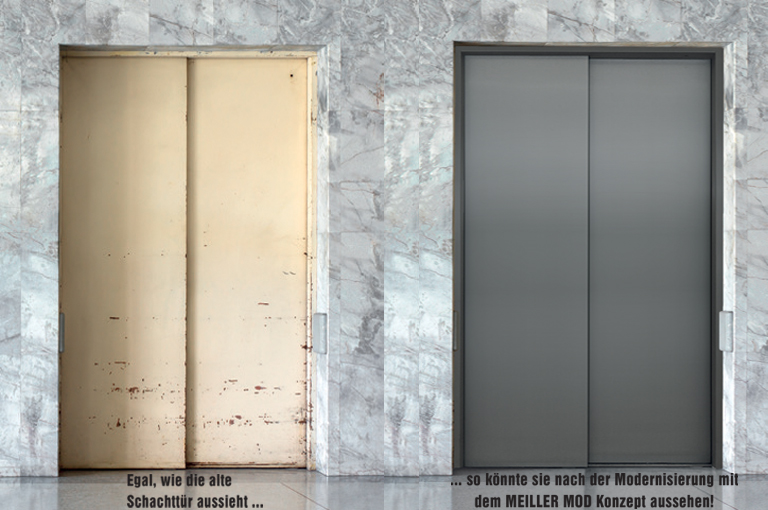

In der Regel sind die vorhandenen Schachttürrahmen unbeschädigt und können in den meisten Fällen durch wenig aufwändige Arbeiten, z.B. eine neue Lackierung, optisch wieder aufgewertet werden.

MEILLER hat nun ein neuartiges Konzept entwickelt, das sich auf den Austausch der kompletten Mechanik der Schachttüren beschränkt, der vorhandene Rahmen bleibt davon unberührt.


Abmessungen

Typ   Türbreite Türhöhe
Teleskopierend, einseitig öffnend rechts 2-blättrig TB = 600 - 1600 mm 2000 - 2600 mm
Teleskopierend, einseitig öffnend links 2-blättrig 600 - 1600 mm 2000 - 2600 mm
Mittig öffnend 2-blättrig 600 - 1600 mm 2000 - 2600 mm
Teleskopierend, mittig öffnend 4-blättrig 900 - 2800 mm 2000 - 2600 mm


Zwischengrößen und weitere Abmessungen auf Anfrage.
