SmokeGuard®

SmokeGuard®

Nach der Brandkatastrophe im Grenfell Tower in London 2017 wird immer wieder der Ruf nach "rauchdichten" Aufzugtüren laut. Solche Türausführungen sind zum einen aus konstruktionstechnischen Gründen nicht realisierbar, zum anderen stehen dem normrelevante Fakten entgegen.

Um zu verhindern, dass sich Rauch durch die Aufzugtür über den Schacht in andere Geschosse ausbreiten kann, gibt es nur eine Möglichkeit: Die Schachttür muss mit einem rauchdichten Produkt zusammengebracht werden, das deren Brandzulassungskriterien nicht negativ beeinflusst.

MEILLER hat mit SmokeGuard® die Lösung entwickelt: Die nach EN 81-58 brandgeprüfte Schachttür wird mit dem Rauchschutzvorhang eines namhaften Herstellers kombiniert.

Ein akkreditiertes Brandinstitut hat diese Kombination geprüft und bestätigt, dass der Anbau des Rauchschutzvorhangs an die brandgeprüfte Schachttür den Feuerwiderstand in keiner Weise beeinträchtigt.

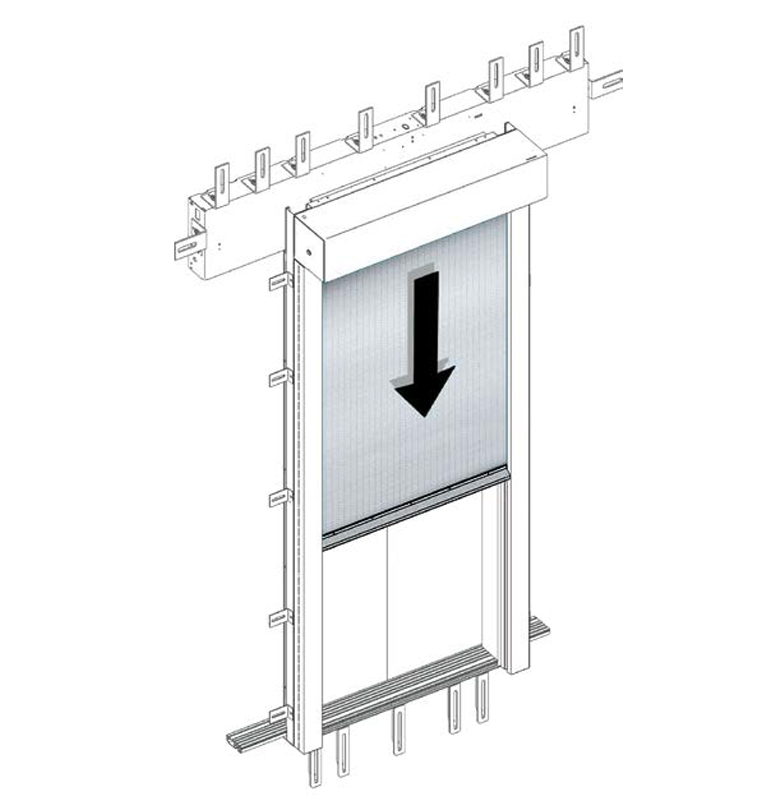

In der Praxis müssen bei der Bestellung der Schachttüren einige Voraussetzungen beachtet werden: Einbauart EvoN (Nischeneinbau), Zargenbreite 100 mm etc. Der Zargenrahmen wird dann von MEILLER für die Montage des Rauchschutzvorhangs (RSV) vorbereitet. Die Montage des RSV selbst erfolgt an der Baustelle auf den Zargenrahmen der Schachttür.

Durch eine universell einsetzbare Steuerung des RSV (statische oder dynamische Brandfallsteuerung, Brandmeldezentrale oder andere) kann die Auslösung des Rauschutzvorhangs in alle denkbaren Szenarien eingebunden werden. Dies muss durch den Aufzugbauer bzw. den Steuerungs- bauer entsprechend umgesetzt werden.

­­

Qualitätsmerkmale SmokeGuard®

  • Schachttür mit rauchdichtem Schutzvorhang zur etagenweisen Abschottung von Fahrkorb und Aufzugschacht
  • Gewährleistung der Brandschutzkriterien mit Einhaltung der EN 81-58 bzw. der ISO 3008
  • Tür/Rauchschutzvorhang-Kombination durch akkreditiertes Brandinstitut geprüft und bestätigt
  • Rauchschutzvorhang nach  DIN EN 12101-1, Rauchschürzen
  • Keine Beeinträchtigung der Performance in Bezug auf Leistung, Schnelligkeit, Geräuschpegel und Energie

SmokeGuard® ist für alle MEILLER Schiebetüren mit Blechtürblättern (doppelwandig) oder Blechtürblättern mit Fenster möglich bis zu einer max. Türhöhe von 3.000 mm (Türblatt mit Fenster max. Höhe: 2.445 mm).

SmokeGuard® ist somit die erste Lösung von rauchdichten Aufzugs-Schachttüren auf dem Markt und wurde mit einem Gebrauchsmusterschutz versehen.

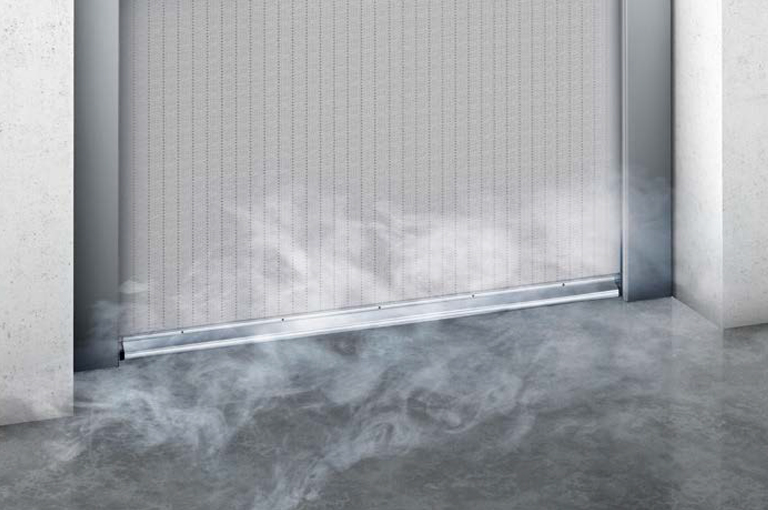

Der Rauchschutzvorhang verhindert das Eindringen von Rauch in den Aufzugschacht.

Abmessungen

Türausführung (Blech, doppelwandig)     Türbreite Türhöhe
Zentral öffnend 2-blättrig S-2-Z 700 - 1700 mm 2000 - 3000 mm
Einseitig öffnend 2-blättrig S-2-R/L 700 - 1700 mm 2000 - 3000 mm
Zentral öffnend 4-blättrig S-4-Z 700 - 2780 mm 2000 - 3000 mm
Einseitig öffnend 3-blättrig S-3-R/L 700 - 2000 mm 2000 - 3000 mm
Zentral öffnend 6-blättrig S-6-Z 1050 - 3500 mm 2000 - 3000 mm
Türausführung (Blech, doppelwandig mit Fenster)     Türbreite Türhöhe
Zentral öffnend 2-blättrig S-2-Z 700 - 1500 mm 2000 - 2445 mm
Einseitig öffnend 2-blättrig S-2-R/L 700 - 1500 mm 2000 - 2445 mm
Zentral öffnend 4-blättrig S-4-Z 700 - 2780 mm 2000 - 2445 mm
Einseitig öffnend 3-blättrig S-3-R/L 700 - 1800 mm 2000 - 2445 mm
Zentral öffnend 6-blättrig S-6-Z 1050 - 3300 mm 2000 - 2445 mm


Zwischengrößen und weitere Abmessungen auf Anfrage.
